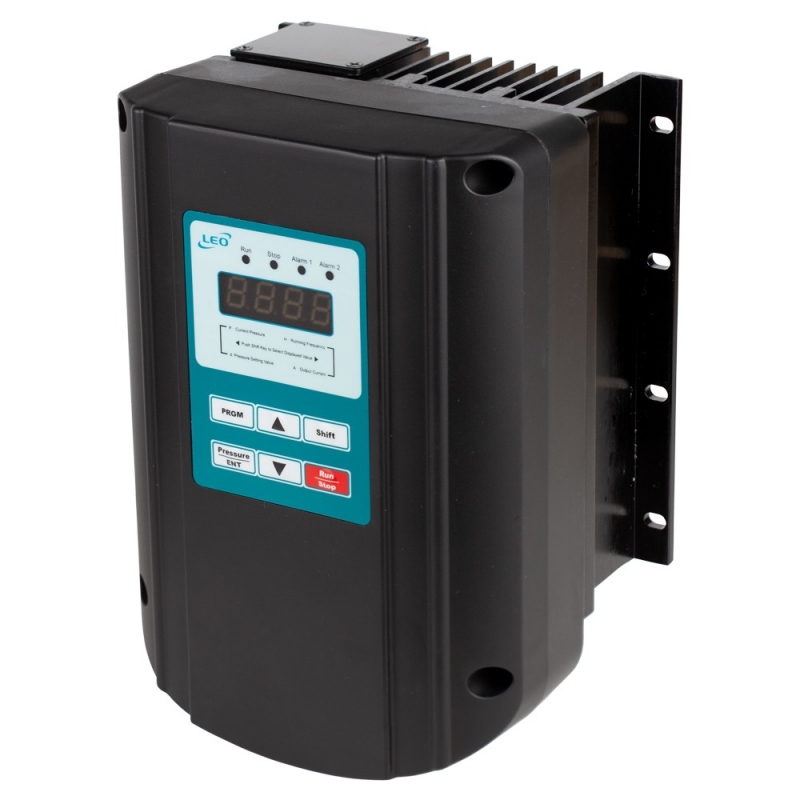

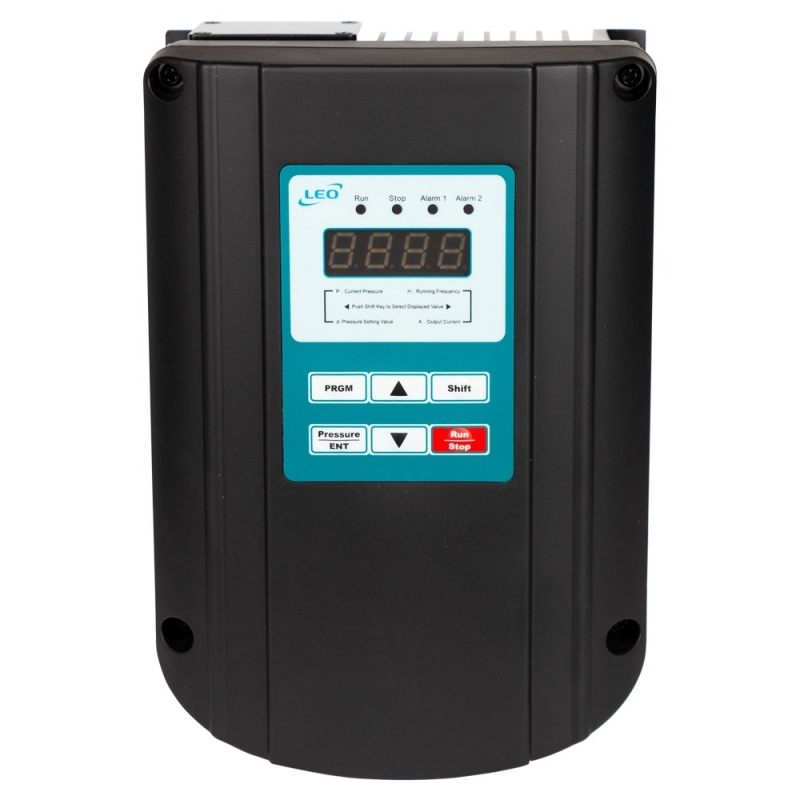

Перетворювач частоти 3~380В × 3~380/220В 2.2-4кВт LEO 3.0 (779683)
Серія PD - це повнофункціональні перетворювачі частоти, які підходять для невеликих установок з одним насосом з функцією підтримки постійного тиску. Відрізняються компактністю корпусу, габарити якого в два рази менше аналогічних за характеристиками перетворювачів частоти інших виробників.
Перетворювач частоти може встановлюватися безпосередньо на двигун насоса або поруч з ним завдяки захисту від бруду і пилу (класу захисту IP65). Вбудована функція управління одним насосом надійна і проста в налаштуванні. Підтримка провідний / ведений, 2хRS485 (опціонально).
Вхід: U 3 ~ 400 ± 10% В Вихід: U 3 ~ 400 ± 10% В тільки для під'єднання трифазних електродвигунів за схемою «зірка» або за схемою «трикутник» Номінальна сила струму: 9.0 А УВАГА!!!
Датчик тиску в комплект з перетворювачем частоти не входить.
Можна придбати додатково!
Технічні характеристики:
- Режим управління: V/F
- Пусковий момент: 1Гц 100%
- Діапазон регулювання швидкості: 1:20
- Похибка регулювання швидкості: ±1.0%
- Перевантажувальна здатність (настроюваний захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.току; 1 сек.: 150% норм.току
- Автоматичне обмеження по силі струму
- Захист від обриву фаз на вході/виході
- Захист від перенапруги
- Види V / F кривої: лінійна
- Крива розгону/уповільнення: лінійна, діапазон: 0.1-3600 сек
- Стартова частота: 1~10Гц
- Частота мережі живлення: 50/60Гц ±5%
- Діапазон вихідної частоти: 0~50/60Гц
- Дискретні входи: 2 програмованих входи
- Аналогові входи: Al1:0~10В або 0/4~20мА (задається параметром)
- Аналогове живлення: настроюється: +5 В ~ +24 (задається параметром)
- Джерело команд управління: пульт, керуючі вхідні клеми
- Завдання частоти: числове завдання, ПІД-регулятор
- Вбудований ПІД-регулятор: для роботи в замкнутому контурі управління зі зворотним зв'язком
- Функція AVR: підтримання постійної вихідної напруги при коливаннях вхідної
- Запобігання аварійної зупинки: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні
- LED дисплей: відображення параметрів на дисплеї: тиск, температура, настройки тиску, програмовані параметри і приховані функції
- Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію
- Завдання пароля: пароль може містити 4 цифри (крім 0)
- Блокування параметрів: для запобігання несанкціонованого зміни параметрів в процесі роботи або в зупиненому стані
- Управління тиском: настройки ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора
- Перезапуск при збої живлення: настроюється автоматичний перезапуск ПЧ при збої живлення, настройка затримки запуску
- Контроль витоків води: оптимізований сплячий режим з урахуванням можливих витоків
- Сигнал перевищення тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву
- Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів
- Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчикового)
- Висота установки: на висоті не більше 1000 м, на великих висотах зниження номінальної потужності: 1% на кожні наступні 100м
- Навколишня температура: -10 ºС~+40 ºС, зниження номінальної потужності при 40 ºC ~ 50 ºC 4% на кожен 1 ºC
- Вібрації: < 9.8 м/с² (1.0G)
- Температура зберігання: -10 ºC~+70 ºC
- Термін гарантійного обслуговування: 12 місяців
